Використання гофр для прокладки кабелів

Гофротруба для електропроводки призначена для додаткового захисту від механічних впливів, а також служить в ролі діелектрика, утворюючи додатковий шар ізоляції. Хороша гнучкість гофротруб обумовлює можливість зниження трудовитрат при організації електромереж будь-якого призначення шляхом спрощення процесу їх монтажу.

Крім того, вироби такі, як гофра характеризуються тривалим терміном експлуатації, мають високий ступінь гідрофобності, стійкі до широкого діапазону температурних коливань (від -20 до 60 ° С), не вступають в реакцію з хімічно активними сполуками (крім металевих гофр) і не схильні до корозії.

Найбільш поширеними сферами для використання гофротруб є монтаж проводки:

Прихованим способом.
Зовнішнім способом.
В рамках створення підземних комунікацій.
Відкритим способом на вулиці.

Застосовується гофра і в процесі протягування телевізійних, телефонних UTP, силових, а також інших видів кабелів спеціального призначення.

Види гофротруб для прокладки електромереж

Гофра для кабелів підбирається, в залежності від особливостей кожного окремо взятого проекту, може відрізнятися як матеріалом, використаним для її виготовлення, так і конструкцією і дизайном.

Види конструкцій гофрованих труб для кабелю

Гофровані труби для проводки бувають:

Одношаровими (мають єдину стінку між зовнішньою і внутрішньою поверхнею вироби).
Двошаровими (внутрішній шар, зазвичай представляє собою гладку полімерну трубку, поміщений в гофру).

Особливості технічних характеристик гофри для електропроводів

Залежно від передбачуваних умов експлуатації та особливостей монтажу гофротруб, при реалізації проектів розрізняють наступні типи виробів:

Легкі. Здатні витримувати навантаження до 320 Н / 5 кв. см. Мають малу товщину стінок, за рахунок чого мають високий ступінь гнучкості. Оптимальні при забезпеченні внутрішньої проводки приміщень. Легко монтуються, повторюючи геометрію поверхонь, і скорочуючи тим самим трудовитрати робітників. Легкі гофротруби використовуються в ході проведення проводки під різними типами внутрішньої обшивки.
Середні. Справляються з навантаженнями до 750 Н / 5 кв. см. Мають гарну гнучкістю, досить міцні для монтажу всередині стінових штроб.
Важкі. Можуть експлуатуватися при навантаженні до 1250 Н / 5 кв. см. Вироби мають потовщені стінки, що забезпечують їх підвищену міцність. Використовуються при інсталяції кабелів під бетонної або цементним стягуванням, а також в ході вуличних робіт з укладання траншейних магістралей.
Надважкі (армовані). Чи витримають від 4000 Н / 5 кв. см і більше. Двошарова конструкція має внутрішню частину зі сталевої дротяної спіралі і оболонку з пластмаси. Підходять для монтажу кабелів у вуличних умовах (в тому числі, для прокладки підвісних і підземних комунікацій).

Зазвичай гофротруби, незалежно від їх матеріалу, товщини і конструкції, комплектуються спеціальними металевими зондами, призначеними для оптимізації процесу протягання кабелів. Як правило, зонд виготовляється із сталевого дроту, кінець якої згинається в формі гака. Бувають і моделі гофр без спеціальних пристосувань для протягання. Вони доступніше за ціною, але вимагають набагато більшої кількості трудовитрат в процесі прокладки кабелів.

Диференціюються гофротруби для електропроводів і по діаметру, а також за способом їх розфасовки.

Пластмасові негорючі гофри випускаються в декількох варіантах діаметра поперечного перерізу, що варіюються в межах від 16 до 32мм по зовнішньому краю вироби. Випущені відповідно до ГОСТу гофротруби з пластика мають таке співвідношення зовнішнього діаметра до внутрішнього в мм:

16, 0 / 10, 7;

20, 0 / 14, 1;

25, 0 / 18, 3;

32, 0 / 24, 5;

40, 0 / 31, 5;

50, 0 / 39, 6.

Співвідношення зовнішнього і внутрішнього діаметра металевих гофр відрізняється від пластмасових, має такі величини в мм:

9, 8 / 5, 1;

11, 0 / 7, 7;

13, 5 / 9, 7;

15, 6 / 11, 7;

19, 0 / 14, 7;

22, 0 / 18, 0;

30, 3 / 24, 5;

38, 0 / 31, 5;

45, 0 / 37, 5;

58, 0 / 49, 5;

71, 5 / 62, 5;

87, 5 / 78, 0.

Залежно від використаного у виробництві матеріалу, гофровані труби для проводки поставляються в бухтах 2-25 або 50-100м (для металевих і пластикових виробів відповідно).

Що означає колір гофри

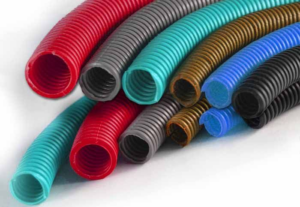

Про цільове призначення кожного окремо взятого виробу розповість його кольорове виконання. Забарвлення гофротруб затверджені стандартом:

Сірі – загального призначення.
Коричневі і чорні – для живлення побутових агрегатів.
Білі – для прокладки комп’ютерних мереж.
Червоні – для роботи в умовах вулиці.
Сині – для прокладки систем теплої підлоги і роботи по установці магістралей водопостачання.
Зелені – при інсталяції телефонних ліній.
Жовті – для прокладки кабелів в ході створення мереж газопостачання.

Інколи деякі виробники гофр не дотримуються кольорового маркування. І під певним кольором можуть подавати для продажів гофри не відповідного типу. Тому слід довіряти лише перевіреним постачальникам труб.

Матеріали для виробництва гофротруб

Залежно від цільового призначення гафрірованних труб для кабелю, вони виробляються з різних за своїми технічними і експлуатаційними характеристиками матеріалів.

Базовим матеріалом для виготовлення труб може бути:

ПВХ (полівінілхлорид). Має здатність самозатухания.
ПВД (поліетилен високого тиску). Застосовується для монтажу прихованої проводки на бетонних, цегляних та інших несхильних займання підставах. Бере участь у виробництві двошарових гофр в якості зовнішнього матеріалу;
ПНД (поліетилен низького тиску). Пластичний, зручний в роботі з виготовленими з нього гофрами.
Поліамід (ПА). Володіє гидрофобностью. Гофротруби з цього матеріалу використовуються при електрифікації в умовах підвищеної вологості.
Поліпропілен (ПП). Поліпропіленові гофри служать додатковим захистом кабелів, які закладаються в електропровідні канали під час монолітного будівництва.
Метал. Використовується при виробництві армованої термостійкої гофри і металлорукавов з ізоляцією.

Металлогофри мають високу локалізаціонно здатністю, що забезпечує їм можливість витримувати коротке замикання в проводці, не втрачаючи своєї цілісності в результаті прогорання стінок. Толерантні металеві вироби такого типу і до екстремальних температурних перепадів, а також тривалих впливів низьких (до -20 ° С) і високих (до 60 ° С) температур.

Вартість армованих рукавів значно перевищує ціну на пластмасові вироби, тому використання металлогофр актуально тільки в умовах суворої необхідності відповідно до ПУЕ(таблиця 2.1.13 ПУЕ)

Гофротруби, що використовуються для будівництва сонячних електростанцій.

Основні вимоги:

УФ стійкість
морозостійкість до -25 град.

Типи труб від різних виробників:

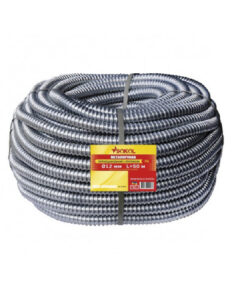

Металорукав Sokol РЗ-Ц c протяжкою d12 (50)

Бренд Sokol

Тип РЗ-Ц

Колір Серый

Серія Standard

Матеріал Оцинкованная сталь

Діаметр 12 мм

Ступінь захисту IP IP40

Кількість в упаковці 50 м

ступінь горючості Не поддерживает горение

Міцність (опір стисненню) 850 Н

Зонд (протяжка) в комплекті с протяжкой

Міцність (розривне зусилля) 245 Н

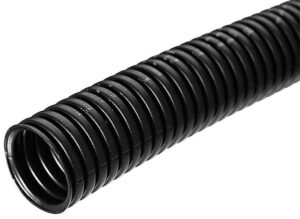

Гофра Schlemmer-Polyflex PP-SB Ø3 мм

Основний матеріал	PP-BS
Колір	Чёрный
Форма випуску	Разрезная
Стійкість до ультрафіолетового випромінювання:	Да
Придушення горіння	Да
Наявність галогенів	Нет
Мінімальна температура	-40 °C
Максимальна температура	125 °C

Примітка: при прокладанні по дерев’яним поверхням використовувати лише металорукав.

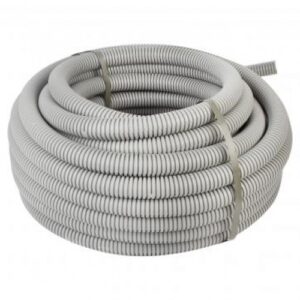

DKC 91925 Гофротруба гнучка 320Н ПВХ
